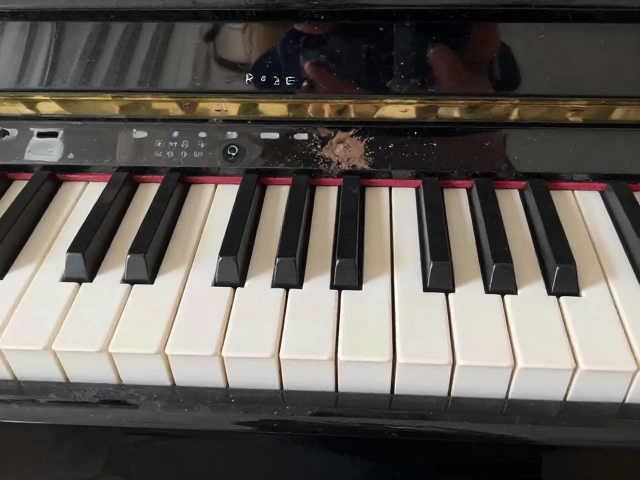

钢琴烤漆表面特性与盐雾腐蚀机理
钢琴烤漆工艺通过在基材表面喷涂多层高光泽涂料并经流平、烘烤形成镜面效果，这种致密且高光的表层结构虽然提升了视觉质感，但其对环境介质的敏感性也显著增加。在工业测试领域，盐雾腐蚀测试主要用于模拟海洋气候或高盐分环境对材料表面的侵蚀作用，通过氯化钠溶液雾化后沉积在样品表面，引发电化学腐蚀或化学腐蚀。对于钢琴烤漆面板而言，腐蚀通常表现为漆膜起泡、剥落、变色或出现锈蚀点，这些缺陷会直接破坏产品的外观完整性及防护性能。
盐雾腐蚀的核心机制涉及氯离子对钝化膜的破坏以及水分在涂层缺陷处的渗透。当含有氯离子的盐雾接触到钢琴烤漆表面时，若漆膜存在微孔、针孔或附着力不足的区域，氯离子会迅速渗透至金属基材界面。在潮湿环境下，氯离子加速金属阳极溶解过程，导致基材腐蚀产物体积膨胀，进而从内部撑破漆膜，形成肉眼可见的腐蚀斑点。这一过程不仅影响美观，长期来看还可能削弱结构件的力学性能，因此通过标准化测试评估其耐蚀性是质量控制的关键环节。
主流测试标准体系与参数设定
国际通用的盐雾腐蚀测试主要依据ASTM B117标准执行，该标准由美国材料与试验协会制定，详细规定了试验箱温度、喷雾浓度、沉降率及测试周期等核心参数。在ASTM B117框架下，中性盐雾（NSS）测试最为常见，通常使用5%的氯化钠溶液，控制试验箱内温度维持在35±2℃，喷雾沉降率需保持在1~2 mL/80 cm²/h之间。对于要求更严苛的应用场景，可能会采用醋酸盐雾（ASS）测试，即在盐溶液中加入冰醋酸调节pH值至3.1~3.3，以加速腐蚀过程，从而缩短评估周期。
国内测试体系则常参考GB/T 10125《人造气氛腐蚀试验 盐雾试验》标准，该标准在术语定义和试验方法上与ISO 9227系列标准保持高度一致。在实际操作中，测试样品的预处理至关重要，通常需经过清洗、干燥及标准尺寸切割，确保表面无油污、灰尘及加工残留应力。测试过程中，样品摆放角度通常设定为与水平面成15~30度，以模拟实际使用中的淋雨状态，同时避免溶液直接积聚在样品表面形成液滴，从而保证腐蚀环境的均匀性。测试时间的设定需根据产品规格书或行业通用规范确定，常见的测试时长涵盖24小时、48小时、96小时乃至1000小时以上，具体取决于产品预期的使用环境等级。
检测结果评估与失效模式分析
盐雾测试结束后的效果解析需结合严密的目视检查与微观分析，评估标准通常依据GB/T 6461《金属基体上金属和其他无机覆盖层经试验后试样对试样的评级》或ISO 10283等相关规范。评级过程中，重点观察漆膜表面的起泡等级、锈蚀面积比例以及附着力变化。一般采用划痕法或划格法测试测试前后漆膜的附着力变化，若测试后附着力等级下降超过一定数值（如ISO 4624标准中的规定），则判定为不合格。此外，通过放大镜或显微镜观察腐蚀起始点，可判断腐蚀源来自基材缺陷还是涂层本身的孔隙。
失效模式的分析需区分宏观现象与微观机理。常见的失效形式包括：点蚀，即局部小面积腐蚀坑，通常由基材夹杂物或涂层微孔引起；片状剥落，多因涂层与基材结合力不足或预处理除锈不净导致；以及泛黄或变色，这可能源于有机涂料成分在湿热环境下的降解。在钢琴烤漆面板中，若发现腐蚀仅限于表面且未穿透至基材，通常通过抛光或重新喷涂修复；但若腐蚀已深入基材导致结构性损伤或大面积漆膜脱落，则视为严重失效，需追溯至喷涂工艺中的固化温度、涂层厚度或前处理工序。
工艺优化与防护性能提升路径
提升钢琴烤漆面板的盐雾耐腐蚀性能，需从材料配方与施工工艺两端入手。在材料层面，选用高交联密度、低孔隙率的树脂体系，并添加纳米级防腐填料或阴极防锈颜料，可有效阻断氯离子渗透路径。涂层厚度的均匀性也是关键变量，过薄的涂层难以提供足够的屏障保护，而过厚则易因内应力导致开裂。现代工艺中，底漆与面漆的配套性研究尤为重要，底漆需具备优异的附着力和防锈能力，而面漆则需兼顾高光泽度与耐候性，两者之间需设置合适的过渡层以增强整体体系的稳定性。
施工工艺的控制直接影响最终产品的耐蚀表现。前处理阶段的磷化或钝化处理能形成致密的转化膜，显著提高基材与涂层的结合力。喷涂过程中，需精确控制喷枪距离、移动速度及烘烤曲线，确保涂层充分流平并完全固化，消除针孔和橘皮等缺陷。此外，后处理工序如封闭剂喷涂或UV固化，可进一步降低涂层表面的自由能，增强疏水性，从而延缓水分和盐雾的吸附与渗透。通过建立严密的过程控制体系，定期抽检盐雾测试样品，可实时监控工艺稳定性，确保持续产出符合高标准耐腐蚀要求的产品。
