铜芯线材的物理特性与信号传输基础
高纯度无氧铜作为导体材料，其电阻率会严格遵循国际电工委员会的标准定义，在20℃时通常保持在1.68×10⁻⁸Ω·m左右。这种低电阻特性确保了电流传输过程中的能量损耗最小化，为高频信号的完整传输提供了物理基础。当信号沿着铜芯行进时，导体的致密晶体结构能够减少电子散射，从而降低因导体发热导致的信号衰减。对于需要长距离传输的数据或音频信号而言，导体的纯度与加工工艺直接决定了阻抗的稳定性，任何杂质或氧化层都可能成为信号反射点，进而破坏原始波形。
线材内部的绞合结构也是影响信号质量的关键因素。双绞线技术通过将两根绝缘铜线按一定密度绞合在一起，使得外界电磁场对两根线产生的干扰电流方向相反，从而在接收端相互抵消。这种物理结构上的对称性设计，能够显著提升共模抑制比。在实际应用中，绞合节距的均匀性至关重要，不均匀的绞距会导致屏蔽效果出现周期性弱点，使得高频干扰信号能够穿透外层防护，侵入核心导体。因此，精密的拉丝与绞合工艺是构建高质量传输链路的第一步。
双层铝箔屏蔽的构造逻辑与干扰隔离机制

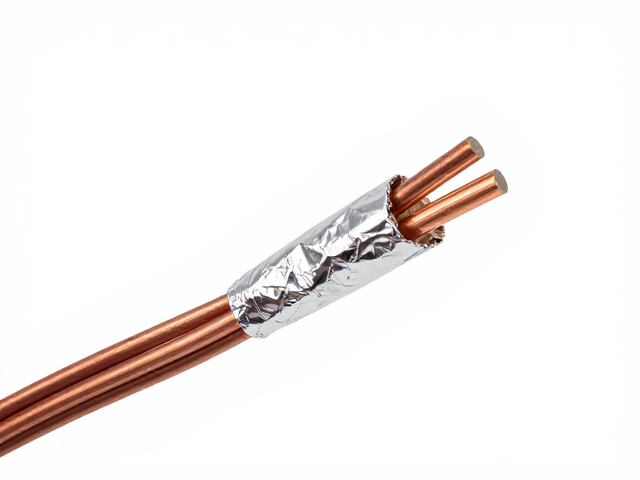

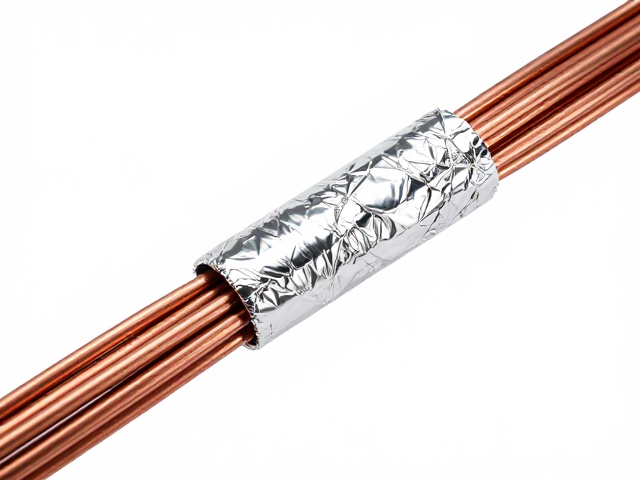

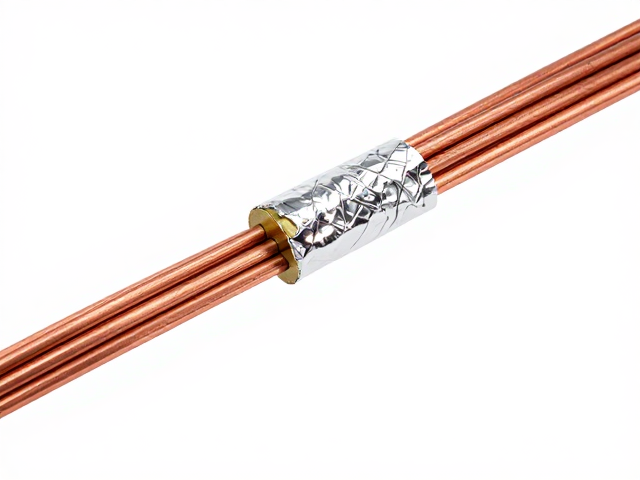

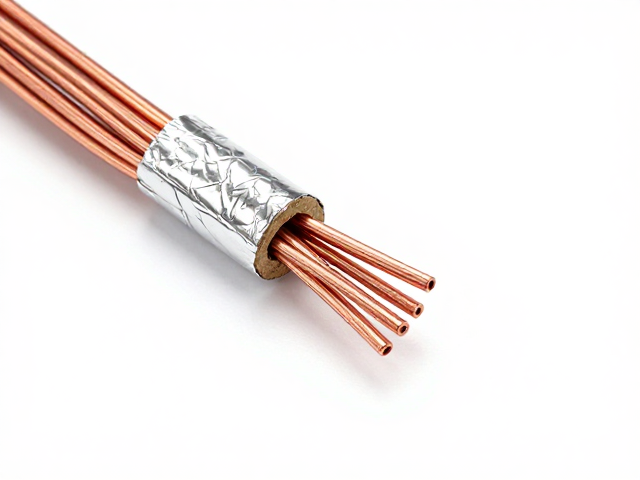

双层铝箔屏蔽结构通常由两层高导电性铝箔组成，中间夹有一层绝缘隔离层或双面复合结构。第一层铝箔紧贴铜芯导线，主要应对近场耦合干扰，如来自电源线的电场耦合；第二层铝箔则位于更外侧，用于屏蔽远场电磁干扰，例如来自无线电发射塔或工业设备的磁场干扰。这种分层设计利用了铝箔优异的延展性和导电性，能够在线材表面形成连续的法拉第笼效应，将外部电磁波引导至接地端，从而保护内部信号不受污染。
铝箔与铜芯之间的绝缘隔离层起到了至关重要的介电支撑作用，防止两层屏蔽层在弯曲或受压时发生短路。在高频信号传输中，屏蔽层的连续性决定了其对电磁波的反射与吸收效率。如果屏蔽层存在接缝或破损，电磁波会像光线穿过玻璃裂缝一样泄露或渗入。因此，工业标准的双层铝箔屏蔽技术通常采用螺旋绕包工艺，确保屏蔽覆盖率超过95%，并通过压接或焊接方式处理端头，以维持屏蔽层的电气连续性。这种严密的包裹结构能有效阻断静电干扰和射频干扰对内部数据的破坏。
接地回路管理与干扰源的彻底消除
屏蔽层的有效性高度依赖于正确的接地策略，错误的接地方式会将屏蔽层转变为二次天线，反而引入更多干扰。在复杂系统中，必须建立单一的参考地电位，避免形成地环路。地环路电流会在屏蔽层与信号地之间产生电压差，这个电压差会直接叠加在信号线上，导致数据错误或噪声增加。通过采用星型接地或单点接地拓扑结构，可以切断地环路的形成路径，确保屏蔽层仅作为干扰电流的泄放通道，而不承载信号电流。
信号源端与接收端之间的电位差管理是消除干扰的核心环节。使用隔离变压器或光电耦合器可以在电气上断开两地之间的直接连接，彻底消除共模电压的影响。对于长距离传输场景，差分信号传输技术配合双层屏蔽接地，能够将共模噪声转化为差模信号并被接收器抑制。此外，屏蔽层的接地点应选择在低阻抗路径上，确保干扰电流能迅速导入大地，而不是在屏蔽层内部形成驻波。只有当接地系统具备极低的阻抗和正确的拓扑结构时，双层铝箔屏蔽才能真正发挥其隔绝外界干扰的作用。
工艺细节与环境因素对屏蔽效能的影响
线材在弯曲、拉伸或长期存放过程中，屏蔽层可能发生形变，导致铝箔出现微裂纹或褶皱，这会显著降低屏蔽效能。因此，护套材料的选择必须具备足够的柔韧性和抗撕裂能力，以保护内部屏蔽结构的完整性。在低温环境下，塑料护套可能变硬，增加屏蔽层受损的风险；而在高温环境中，材料老化可能加速氧化过程，降低铜芯和屏蔽层的导电性能。因此，环境适应性测试是验证线材在极端条件下干扰抑制能力的必要环节。
连接器与端接处的处理是屏蔽连续性的薄弱环节。如果屏蔽层在接入插头时处理不当，如未充分展平或未牢固压接，会形成巨大的阻抗突变点，导致信号反射和干扰泄露。高质量的端接工艺要求屏蔽层能够平滑过渡到插头的接地引脚，并保持金属接触的紧密性。此外，线材在布线过程中应避免与强电电缆平行敷设，若必须交叉，应保持垂直角度以减少耦合面积。通过规范安装工艺和维护屏蔽层的物理完整性，可以最大程度地减少外部环境对信号传输的干扰影响。
